TSWA型臥式多級離心泵系臥式、單吸多級、分段式結構，是泉達最新開發生產的節能系列產品。多級離心泵，臥式設計，具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行 JB/T1051-93《多級離心泵型式與基本參數》標準。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、TSWA型臥式多級離心泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
三、TSWA型臥式多級離心泵技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。

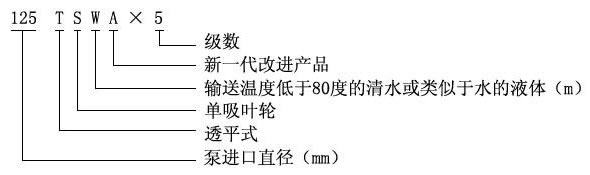

TSWA型多級臥式離心泵--型號意義：

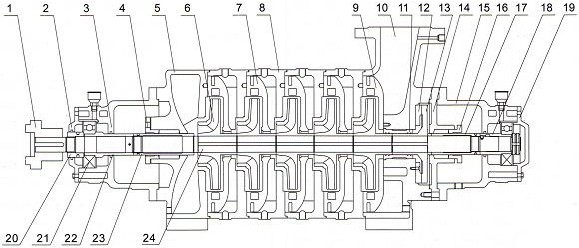

TSWA型臥式多級離心泵--安裝尺寸圖：
| 型 號 | 進品法蘭 | 出口法蘭（C） | 安裝尺寸 | 底盤螺栓孔 | ||||||||
| Djn | Dj | Dj2 | n-φdj | Dcn | Dc | Dc2 | n-φdc | B | H1 | H2 | n-φb | |
| 50TSWA | 50 | 160 | 125 | 4-φ18 | 50 | 160 | 125 | 4-φ18 | 210 | 190 | 210 | 25 |
| 75TSWA | 80 | 195 | 160 | 4-φ18 | 80 | 195 | 160 | 4-φ18 | 250 | 205 | 250 | |
| 100TSWA | 100 | 230 | 190 | 8-φ23 | 100 | 230 | 190 | 8-φ23 | 310 | 220 | 300 | 30 |
| 125TSWA | 125 | 27 | 220 | 8-φ25 | 125 | 270 | 220 | 8-φ25 | 320 | 260 | 320 | |
| 150TSWA | 150 | 280 | 240 | 8-φ23 | 150 | 300 | 250 | 8-φ25 | 350 | 280 | 350 | |
TSWA型臥式多級離心泵性能參數：
|
型號 |
級數 |
流量 |
揚程 (m) |
轉速 (r/min) |
功率(KW) |
效率 (％) |
允許吸上 真空高度 (m) |
氣蝕 余量 (m |
重量 (kg) |
||
|
m3/h |
L/S |
軸功率 |
電機功率 |
||||||||
|
50TSWA
|
2
|
15 18 22 |
4.17 5 6.1 |
20 18.4 16.8 |
1450
|
1.28 1.37 1.55 |
2.2 |
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
135
|
|
3
|
15 18 22 |
4.17 5 6.1 |
30 27.6 25.2 |
1450
|
1.92 2.O5 2.32 |
3
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
155
|
|
|
4
|
15 18 22 |
4.17 5 6.1 |
40 36.8 33.6 |
1450
|
2.55 2.73 3.O9 |
4
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
175
|
|
|
5
|
15 18 22 |
4.17 5 6.1 |
50 46 42 |
1450
|
3.19 3.42 3.87 |
5.5
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.0 |
195
|
|
|
6
|
15 18 22 |
4.17 5 6.1 |
60 55.2 50.4 |
1450
|
3.83 4.10 4.65 |
5.5
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
215
|
|
|
7
|
15 18 22 |
4.17 5 6.1 |
70 64.4 58.8 |
1450
|
4.47 4.79 5.42 |
7.5
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
235
|
|
|
8
|
15 18 22 |
4.17 5 6.1 |
80 73.6 67.2 |
1450
|
5.10 5.4.7 6.19 |
17.5
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
255
|
|
|
9
|
15 18 22 |
4.17 5 6.1 |
90 82.8 75.6 |
1450
|
5.75 6.15 6.97 |
7.5
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
275
|
|
|
10
|
15 18 22 |
4.17 5 6.1 |
lOO 92 84 |
1450
|
6.39 6.84 7.74 |
11
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.0 |
295
|
|
|
1l
|
15 18 22 |
4.17 5 6.1 |
110 101.2 92.4 |
1450
|
7.O3 7.52 8.52 |
11
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
315
|
|
|
12
|
15 18 22 |
4.17 5 6.1 |
120 110.4 100.8 |
1450
|
7.66 8.20 9.29 |
1l
|
64 66 65 |
7.6 7.2 6.5 |
2.6 3.1 4.O |
335
|
|
|
75TSWA |
2
|
30 36 42 |
8.33 10 11.67 |
25 23 20 |
1450
|
3.OO 3.22 3.37 |
5.5
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
181
|
|
3
|
30 36 42 |
8.33 10 116.7 |
37.5 34.5 30 |
1450
|
4.51 4.83 5.O5 |
7.5
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
213
|
|
|
4
|
30 36 42 |
8.33 10 11.67 |
50 46 40 |
1450
|
6.Ol 6.45 6.73 |
11
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
245
|
|
|
5
|
30 36 42 |
8.33 10 11.67 |
62.5 57.5 50 |
1450
|
7.51 8.O6 8.42 |
11
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
276
|
|
|
6
|
30 36 42 |
8.33 10 11.67 |
75 69 60 |
1450
|
9.Ol 9.67 10.10 |
15
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
307
|
|
|
7
|
30 36 42 |
8.33 10 11.67 |
87.5 80.5 70 |
1450
|
10.51 11.28 11.78 |
15
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
340
|
|
|
8
|
30 36 42 |
8.33 10 11.67 |
lOO 92 80 |
1450
|
12.O2 12.89 13.46 |
18.5
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
370
|
|
|
9
|
30 36 42 |
8.33 10 11.67 |
112.5 103.5 90 |
1450
|
13.52 14.50 15.15 |
18.5
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
402
|
|
|
10
|
30 36 42 |
8.33 10 11.6.7 |
125 115 100 |
1450
|
15.O2 16.12 16.83 |
22
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
432
|
|
|
11
|
30 36 42 |
8.33 10 11.67 |
137.5 126.5 110 |
1450
|
16.52 17.73 18.51 |
22
|
68 70 68 |
7.3 7.2 6.5 |
2.8 3 3.8 |
462
|
|
|
100TSWA |
2
|
62 69 80 |
17.2 19.2 22.2 |
32.4 31.2 28 |
1450
|
7.65 8.O3 8.59 |
11
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
355
|
|
3
|
62 69 80 |
17.2 19.2 22.2 |
48.6 46.8 42 |
1450
|
11.48 12.O5 12.89 |
15
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
406
|
|
|
4
|
62 69 80 |
17.2 19.2 22.2 |
64.8 62.4 56 |
1450
|
15.3l 16.O7 17.19 |
22
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
457
|
|
|
5
|
62 69 80 |
17.2 19.2 22.2 |
81 78 70 |
1450
|
19.14 20.O9 21.49 |
30
|
|71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
508
|
|
|
6
|
62 69 80 |
17.2 19.2 22.2 |
97.2 93.6 84 |
1450
|
22.97 24.11 25.79 |
30
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
560
|
|
|
7
|
62 69 80 |
17.2 19.2 22.2 |
113.4 109.2 98 |
1450
|
26.79 28.13 30.O9 |
37
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
610
|
|
|
8
|
62 69 80 |
17.2 19.2 22.2 |
129.6 124.8 112 |
1450
|
30.62 32.14 34.39 |
45
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
660
|
|
|
9
|
62 69 80 |
17.2 19.2 22.2 |
145.8 140.4 126 |
1450
|
34.45 36.16 38.69 |
45
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
712
|
|
|
10
|
62 69 80 |
17.2 19.2 22.2 |
162 156 140 |
1450
|
38.28 40.18 42.98 |
55
|
71.5 73 71 |
7.3 7 6.2 |
2.9 3.3 4.2 |
762 |
|
|
型號 |
級數 |
流量 |
揚程 (m) |
轉速 (r/min) |
功率(KW) |
效率 (％) |
允許吸上 真空高度 (m) |
汽蝕 余量 (m) |
重量 |
||
|
m3/h |
L/S |
軸功率 |
電機功率 |
||||||||
|
125TSWA |
2
|
72 90 108 |
20 25 30 |
46 43.2 40 |
1450
|
12.89 14.32 15.59 |
22
|
.70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
475
|
|
3
|
72 90 108 |
20 25 30 |
69 64.8 60 |
1450
|
19.34 21.48 23.39 |
30
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
555
|
|
|
4
|
72 90 108 |
20 25 30 |
92 86.4 80 |
1450
|
25.79 28.63 31.18 |
45
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
640
|
|
|
5
|
72 90 108 |
20 25 30 |
115 108 100 |
1450
|
32.23 35.79 38.98 |
55
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
726
|
|
|
6
|
72 90 108 |
20 25 30 |
138 129.6 120 |
1450
|
38.67 42.95 46.78 |
75
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
840
|
|
|
7
|
72 90 108 |
20 25 30 |
161 151.2 140 |
1450
|
45.12 50.11 54.57 |
75
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
923
|
|
|
8
|
72 90 108 |
20 25 30 |
184 172.8 160 |
1450
|
51.57 57.27 62.37 |
90
|
.70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
1008
|
|
|
9
|
72 90 108 |
20 25 30 |
207 194.4 180 |
1450
|
58.O2 64.43 70.16 |
90
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
1093
|
|
|
10
|
72 90 108 |
20 25 30 |
230 216 200 |
1450
|
64.46 71.59 77.96 |
90
|
70 74 75.5 |
7.2 6.8 6.2 |
2.9 3.4 4.1 |
1178
|
|
|
150TSWA |
2
|
119 155 191 |
33 43 53 |
65 60 54.9 |
1450
|
29.O3 32.91 36.19 |
45
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
522
|
|
3
|
119 155 191 |
33 43 53 |
97.5 90 82.4 |
1450
|
43.55 49.37 54.29 |
75
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
604
|
|
|
4
|
119 155 191 |
33 43 53 |
130 120 109.8 |
1450
|
58.O6 65.82 72.39 |
90
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
686
|
|
|
5
|
119 155 191 |
33 43 53 |
162.5 150 137.2 |
1450
|
72.58 82.28 90.49 |
110
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
768
|
|
|
6
|
119 155 191 |
33 43 53 |
195 180 164.7 |
1450
|
87.1 98.74 108.58 |
132
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
850
|
|
|
7
|
119 155 191 |
33 43 53 |
227.5 210 192.1 |
1450
|
101.61 115.19 126.68 |
132
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
930
|
|
|
8
|
119 155 191 |
33 43 53 |
260 240 219.6 |
1450
|
116.12 131.65 144.78 |
160
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
1013
|
|
|
9
|
119 155 191 |
33 43 53 |
292.5 270 247.0 |
1450
|
130.64 148.10 162.87 |
200
|
72.6 77 78.8 |
8 7.7 6.6 |
2.1 2.5 3.5 |
1095 |
|
